Архитектура ROBIN Management Service

Подстистема управления роботами состоит из следующих приложений:

Компонент платформы	Приложение	Размещение	Назначение
Robin Studio	Robin Studio	Рабочая станция пользователя	Создание и отладка сценариев
Robin Orchestrator	ROBIN Management Console	Рабочая станция пользователя	Контроль за выполнением сценариев в масштабе предприятия
	ROBIN Management Server	Сервер	Серверной приложение, центральное приложение подсистемы управления роботами, координирует взаимодействие всех компонентов подсистемы. Предоставляет API для работы клиентских приложений.
	Main DB	Сервер	База данных для хранения данных о всех сущностях подсистемы
	Scenarios DB	Сервер	База данных для хранения исходных кодов сценариев автоматизации
Robin Robot	Robin Agent	Рабочая станция пользователя, виртуальная машина	Приложение агент сервера управления роботами, на компьютере на котором выполняется сценарий автоматизации
	Robin Runner	Рабочая станция пользователя, виртуальная машина	Приложение отвечающее за запуск сценариев и контроль их выполнения.

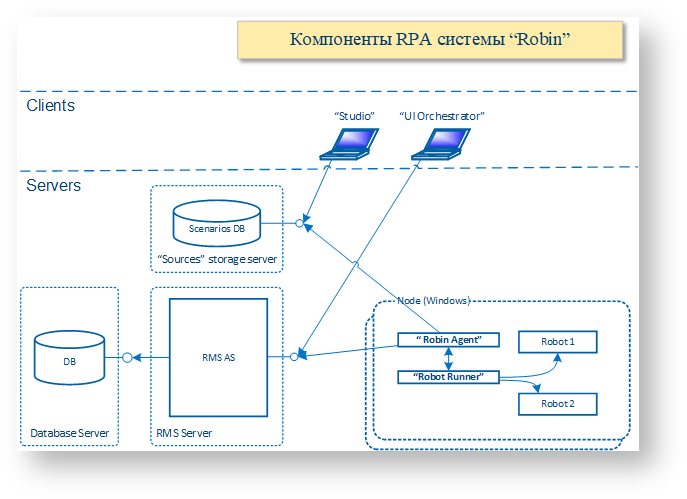

На рисунке приведена схема взаимодействия приложений/модулей компонента RMS.
